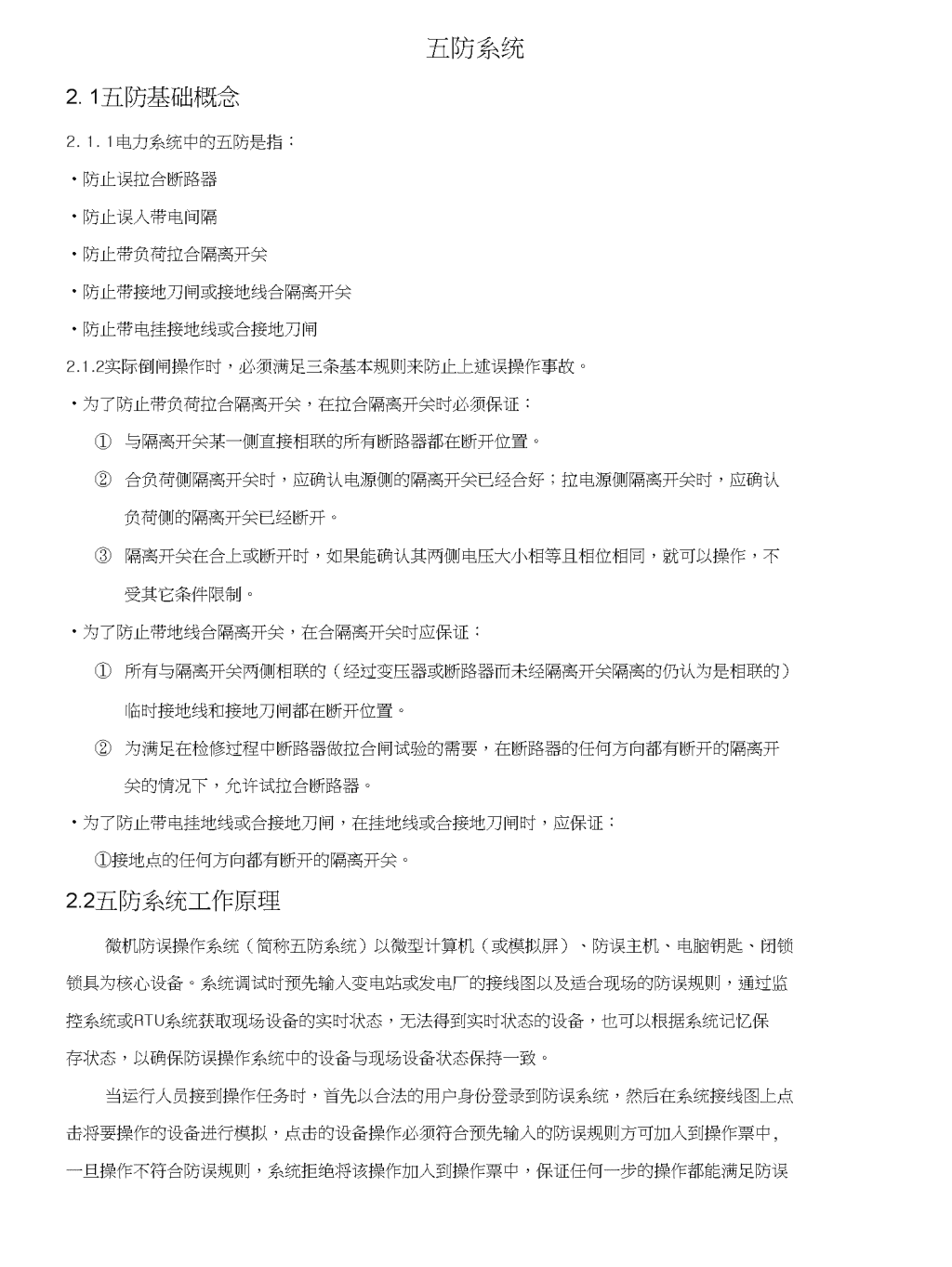

五防系统2.1五防基础概念2.1.1电力系统中的五防是指：•防止误拉合断路器•防止误入带电间隔•防止带负荷拉合隔离开关•防止带接地刀闸或接地线合隔离开关•防止带电挂接地线或合接地刀闸2.1.2实际倒闸操作时，必须满足三条基本规则来防止上述误操作事故。•为了防止带负荷拉合隔离开关，在拉合隔离开关时必须保证：①与隔离开关某一侧直接相联的所有断路器都在断开位置。②合负荷侧隔离开关时，应确认电源侧的隔离开关已经合好；拉电源侧隔离开关时，应确认负荷侧的隔离开关已经断开。③隔离开关在合上或断开时，如果能确认其两侧电压大小相等且相位相同，就可以操作，不受其它条件限制。•为了防止带地线合隔离开关，在合隔离开关时应保证：①所有与隔离开关两侧相联的（经过变压器或断路器而未经隔离开关隔离的仍认为是相联的）临时接地线和接地刀闸都在断开位置。②为满足在检修过程中断路器做拉合闸试验的需要，在断路器的任何方向都有断开的隔离开关的情况下，允许试拉合断路器。•为了防止带电挂地线或合接地刀闸，在挂地线或合接地刀闸时，应保证：①接地点的任何方向都有断开的隔离开关。2.2五防系统工作原理微机防误操作系统（简称五防系统）以微型计算机（或模拟屏）、防误主机、电脑钥匙、闭锁锁具为核心设备。系统调试时预先输入变电站或发电厂的接线图以及适合现场的防误规则，通过监控系统或RTU系统获取现场设备的实时状态，无法得到实时状态的设备，也可以根据系统记忆保存状态，以确保防误操作系统中的设备与现场设备状态保持一致。当运行人员接到操作任务时，首先以合法的用户身份登录到防误系统，然后在系统接线图上点击将要操作的设备进行模拟，点击的设备操作必须符合预先输入的防误规则方可加入到操作票中,一旦操作不符合防误规则，系统拒绝将该操作加入到操作票中，保证任何一步的操作都能满足防误 五防系统2.1五防基础概念2.1.1电力系统中的五防是指：•防止误拉合断路器•防止误入带电间隔•防止带负荷拉合隔离开关•防止带接地刀闸或接地线合隔离开关•防止带电挂接地线或合接地刀闸2.1.2实际倒闸操作时，必须满足三条基本规则来防止上述误操作事故。•为了防止带负荷拉合隔离开关，在拉合隔离开关时必须保证：①与隔离开关某一侧直接相联的所有断路器都在断开位置。②合负荷侧隔离开关时，应确认电源侧的隔离开关已经合好；拉电源侧隔离开关时，应确认负荷侧的隔离开关已经断开。③隔离开关在合上或断开时，如果能确认其两侧电压大小相等且相位相同，就可以操作，不受其它条件限制。•为了防止带地线合隔离开关，在合隔离开关时应保证：①所有与隔离开关两侧相联的（经过变压器或断路器而未经隔离开关隔离的仍认为是相联的）临时接地线和接地刀闸都在断开位置。②为满足在检修过程中断路器做拉合闸试验的需要，在断路器的任何方向都有断开的隔离开关的情况下，允许试拉合断路器。•为了防止带电挂地线或合接地刀闸，在挂地线或合接地刀闸时，应保证：①接地点的任何方向都有断开的隔离开关。2.2五防系统工作原理微机防误操作系统（简称五防系统）以微型计算机（或模拟屏）、防误主机、电脑钥匙、闭锁锁具为核心设备。系统调试时预先输入变电站或发电厂的接线图以及适合现场的防误规则，通过监控系统或RTU系统获取现场设备的实时状态，无法得到实时状态的设备，也可以根据系统记忆保存状态，以确保防误操作系统中的设备与现场设备状态保持一致。当运行人员接到操作任务时，首先以合法的用户身份登录到防误系统，然后在系统接线图上点击将要操作的设备进行模拟，点击的设备操作必须符合预先输入的防误规则方可加入到操作票中,一旦操作不符合防误规则，系统拒绝将该操作加入到操作票中，保证任何一步的操作都能满足防误 规则的要求。防误主机形成了正确的操作票后，将会把操作任务下传给电脑钥匙，运行人员即可持电脑钥匙到现场操作。操作时，电脑钥匙严格根据防误主机形成的操作顺序解锁对应闭锁锁具，从而操作一次设备，达到防止课操作的功能。3.2系统使用3.2.1正常操作流程，如图3-2所示。图3-2：UT-2000TV型防误系统正常操作流程图3.2.2设置设备状态开始使用UT-20001V型防误系统进行模拟时,首先应该确认一次系统图的设备状态与现场设备实际状态是否一致，如不一致则首先需要设置设备状态，这里可设置状态的设备是指未从监控系统获取实遥信的设备，如果己经从监控系统获取了实遥信的设备会自动根据现场设备实际状态变化,无需人工设置。对位•使用拥有设置权限的用户名登录，点击“设置设备状态”按钮;按钮将会凹陷，此时将鼠标指向需要设置状态的设备上，单击鼠标左键即可改变其状态，可以设置多个设备。•设置完成后，再次点击“设置设备状态”的按钮，按钮弹起后，系统弹出提示菜单，点击确认键即可完成状态设置。 3.2.3模拟操作确认一次接线图的设备已经跟现场设备状态一致了，即可开始进行模拟开票。•鼠标左键单击图形开票按钮遍幵贾按钮将会凹陷，此时将鼠标指向需要模拟开票的设备，单击鼠标左键，如果此时该设备的操作不违反五防逻辑，设备将会变化一次状态，同时相应的操作步骤即记录在操作内容栏；•如果点击的设备违反五防逻辑，系统即弹出报警窗口，告知可能的误操作原因，错误步骤不会记录在操作步骤中。关闭报警窗口后可继续后面的正常模拟；•如兰模拟过程中点错了无关设备并且被记录到了操作步骤中，可以点击“操作票回步”按钮®丨，刚才的记录即被撤销，操作内容栏自动消除该记录；•模拟操作任务完成后，再次点击图形开票按钮，按钮弹起，系统弹出选择菜单，如果仅仅是培训而不是实际倒闸操作，可以直接点“作废该操作票”的按钮，五防一次图就回到了未进行模拟的状态；如果需要将模拟好的操作任务传给电脑钥匙，就点“传到电脑钥匙”按钮，电脑钥匙即可在传输适配器上接收到模拟好的操作任务;3.2.4遥控设备的操作现有变电站或发电厂很多已经经过综合自动化改造,一些断路器以及电动隔离开关具备远方遥控功能，可以直接通过监控后台系统对设备进行遥控操作，其操作方法如下：•遇到可以遥控操作的设备时，电脑钥匙提示“若远方操作请按远方键”，此时按压电脑钥匙“远方”键，然后将电脑钥匙放置回传输适配器上，五防系统中弹出“正在等待监控操作，请稍候……”的小窗口已等特1分 断开llOkVtt西线103开关正在等待操作，请稍候重发一次遥控解鯉匚||「改泌过电删匙甦•此时五防系统已经将该遥控设备的解锁命令发送给了监控系统，运行人员即可到后台机处对该设备进行正常的遥控操作，如果运行人员点击到别的遥控设备，后台机将会提示五防禁止操作（不同的监控系统提示的信息会有差异）而不能遥控。如果后台机遥控完成该设备后，会把相应变位的实遥信发送给五防系统，上述等待窗口自动消失，电脑钥匙即可进行后续操作。•如果后台机操作的是正确的设备，但是还是提示五防禁止操作的信息，运行人员可以回到五防机处点击“重发一次遥控解锁命令”按钮，然后再次尝试到后台机处进行遥控操作。如果最终确定后台机无法对该设备进行正常遥控操作，只能进行就地操作时，可以在五防机处点击“改为通过电脑钥匙操作”按钮，此时电脑钥匙又获得了该设备的操作权，即可拿电脑钥匙到就地操作相应机械锁或者屯编码锁。3.2.5中止操作由于某种原因，当调度发出中止当前操作票的命令时，运行人员需中止当前任务操作，通过电脑钥匙可以进行屮止操作，其操作方法如下：•点击电脑钥匙的返回按钮进入主菜单，将当前项移动到回传项目中，点击进入，再移动到中止项目中，点击进入，电脑钥匙提示“钥匙等待中止回传”，此时将电脑钥匙放回传输适配器中，五防系统提示“1号任务屮止操作”[110KV城西变电站]1号任务操作中止该中止操作即完成，五防系统一次图会自动根据电脑钥匙的回传结果，正确设置相应设备的状态。•如果遇到需要中止的任务，请运行人员通过正常的中止过程进行操作，不要直接清票操作，一旦电脑钥匙进行清票操作了，就需要对五防系统也进行一次清票操作，而且五防系统相关设备的状态将会回到未操作前状态，可能跟现场实际状态有出入，还要进行一次设置设备状态操作。3.2.6冋传操作五防系统在把任务传输给电脑钥匙后，五防系统中的设备状态就处于“不确定状态”，需要电脑钥匙回传后才能恢复正常的合分状态，其操作方法如下: •电脑钥匙中的任务全部操作完成后，将显示“钥匙等待回传”，此时将电脑钥匙放回传输适配器中，任务回传即自动完成，五防软件提示“1号任务操作完成”[110kV城西变电站]1号任务操作完成•电脑钥匙完成一次设备操作后，都应该放回传输适配器中进行回传，不应该随意放置，以确保五防系统的一次设备状态能跟现场保持一致。•多任务并行操作时，无论哪个任务先操作完成，都可以回传模拟屏，不一定要照任务的先后顺序回传。3.2.7重复开锁操作三种情况需要使用重复开锁功能，一是电脑钥匙开机械锁后，没有确认机械锁已经打开，就把电脑钥匙拔出，电脑钥匙已经提示到下一个操作步骤了才发现刚才需要解锁的机械锁没有打开；二是设备已经操作过，锁具也己经处于闭锁状态，此时再发现设备没有操作到位，需要重新打开锁具对设备进行再操作；三是一个设备使用多个同样码值的锁具闭锁时（例如一个隔离开关使用2把机械锁闭锁机构前门跟侧门、一个电容器间隔使用4把同样的机械锁闭锁围栏），其操作方法如下：•在没有跳过后而提示的操作项目前提下，可以将电脑钥匙插入需要重开的机械锁或者电编码锁中，电脑钥匙判断码值正确后，提示“等待垂复上步操作”，此吋需要耐心等待10秒钟，10秒钟后,电脑钥匙将会提示“正确，请操作”，即可重新打开该锁（对于机械锁，电脑钥匙即可按压开锁键开锁，对于电编码锁，电脑钥匙即吸合内部继电器接通控制回路）。•对于上述第三种情况，如果需要打开一个设备对应的所有同样码值的锁具时，就需要多次使用重开锁功能，肓到所有需要解锁的锁具全部打开。•注意，重开锁操作实现的前提是电脑钥匙未跳过紧跟的一个步骤（可能是提示项也可能是操作项），如果后续步骤已经跳过或者已经操作，那么就无法再重开上次锁具。3.2.8跳步操作当电脑钥匙在操作过程中遇到锁具的故障而导致某个步骤无法使用电脑钥匙正常解锁,而乂不想影响到后续步骤的操作时，就需要用到跳步操作，跳步操作是一个特殊操作，需要得到授权，其操作方法如下：•首先进入电脑钥匙的主菜单，将当前项移动到跳步栏，点电脑钥匙进入按钮，此时电脑钥匙提示“跳步操作”，插入跳步钥匙，能听到滴答的响声，代表跳步钥匙正在授权，几秒钟后，跳步授权完成，电脑钥匙一声短响后提示“跳步操作成功”，拔岀跳步钥匙，电脑钥匙操作界面上显示的是下一个操作步骤，此时即可继续后续步骤的正常操作。•注意，跳步操作并非是指跳过某个步骤不操作，而是指某个步骤由丁锁具问题不通过电脑钥匙来操作，实际该步骤还是必须通过解锁的手段实际操作，否则将不保证后续操作的逻辑正确性，产 生误操作事故。3.2.9多任务并行操作多任务并行操作，是指一个变电站需要同时对两个或两个以上的任务进行倒闸操作。其操作方法如下：操作：图形开票任务号：2•任务一传输到电脑钥匙后，再次点击图形开票按钮，右下角任务提示栏会岀现“任务号：2”字样，此时即可进行第二个任务的模拟操作，模拟以及传票的过程跟第一个任务是完全一样的。内容传输给第二把电脑钥匙后，两把电脑钥匙即可分别进行两个任务的并行操作。•多任务的功能需要电脑钥匙支持，因为电脑钥匙一次只能接收一张操作票，如果需要两个任务并行操作，就必须准备两把电脑钥匙。•注意，多任务之间是不允许出现逻辑关联的，也就是说，任务一形成后，开始任务二的模拟时,任务二中的设备逻辑关系不能跟任务一中任何一个设备的逻辑关系有关联，否则五防系统会提示禁止模拟。这样就避免了任务之间由于设备状态不明确而可能导致的误操作。3.3系统维护为了保证可以正常使用UT-2000TV型五防系统，运行人员应该注意如下事项：•不允许频繁进行非正常关机，确保操作系统稳定；•不使用时，软件应处于启动但未登录状态，确保不被无关人员误用；•随时保持一次系统图屮的设备与现场设备实际状态一致，特别在解锁、事故处理等非正常操作后，一定要通过设置设备状态功能置成与现场状态一致；•五防计算机应专机专用，不得安装任何影响防误软件运行的其他软件，特别是游戏软件；•保证计算机及外围设备的运行良好；•不允许带电插拔所有相关连线，如通讯线；•定期做五防软件备份，以防数据遭破坏后无法恢复；有条件的述应做操作系统备份；•定期检查五防软件一次图与现场实际接线方式一致；•定期对计算机系统进行病毒库升级，查杀病毒。启动及退出系统双击电脑桌面上的然后出现了本站的接线图，在屏幕的右上角点击图标力^微机陆误时与操作票专家系妖块键方式单击菜单中的“用户登录”后便可岀现用户登录窗口:在用户登录窗口中选拜用户名,用尸登录导航图帮肋目录结束运行然后会出现在密码驗人框内输入用户密爾，既可进入系统。 成功登录到系统后系统将显示出系统菜单和工具条:操作票设备決态检索与统计系统特性系统维护通讯其它窗口帮助j遍开票对位饗雇修◎淨查钱圈◎丿R圍⑥麗对位，就会出现：,选择是（Y）确认后木次状态设置牛效，就可以正常的图形开票。假如位置正确就可以直接正常的图形开票。单击工具条上的按钮劃或选择菜单“退出”登录用户便可退岀。然后单击加登录选择菜单中的“结束运行”即可。2、开票一.位置设置在开票之前先核对五防跟现场的位置，|假如位置不正确：|然后单击工具条上的“设置设备状态”按扭喝对位，就可以对现场设备设置位置，设置完毕后，再次点击按扭该票的打印号为：3传到电脑钥匙園暂存当前任务□预演该操作票n预存该操作票労存入典型票库*條改该操作票◎打E卩该操作票13输入打印票号爲继续国形开票3作废该操作票二.壁开票单击爲开票安钮或选择“操作票”菜单中的“图形开票”就可以按照正常的倒闸操作进行开票。当要如邈厉的话，可对准该操作设备（一般都是断路器）右键,就会在右边出现相关的提示项。如果想撤消对上一步的操作，可单击4O结束开票时，再次里圭按扭遍幵票便可完成，然后就回出现（如右图）传送操作票：操作票传送到电脑钥匙，传输成功后便可拿电脑钥匙到现场进行倒闸操作。（IV型）预演该操作票：由系统对刚刚开出的操作票逐项自动进行预演，预演完成后会重新回到该窗口。预存操作票：它只是用来临时保存操作票。存成典型票：操作票需要长期保存，应使用存成典型票。操作票修改：利用手工开票窗口对开出的操作票进行修改，在操作票修改完成后做五防判断菜单将被激活。打印操作票：通过该窗口來对操作票进行预览，单击预览窗口屮的全部打印按钮操作票便打印到打印机上；如果在预览时发现操作票不正确，则可以单击预览窗口中的返回按钮退出。 就会变蓝，如图所示。I、要是在第3项之前插入“XXX”的话,在图上"①”，选择“在当前记录之前插入”,然后在图上“②”，点击入新的提示信息”,就会弹岀以下提示窗口,在空白栏上输入“XXX”，然后点击确定即可。II、要是在第3项之后插入“XXX”的话，在图上“①”处，选择“在当前记录之后插入”,其他操作如上。HL要是在最后项之后插入“XXX”的话,在图上“①”处，选择“在操作票最后追加”,其他操点击詰,即可删除当前栏。作如上。IV、假如要删除某一项，在图上“③”处,修改完毕后，选择点击按钮0K，即可。当一切完毕后就可以把操作票传到电脑钥匙上，并打印操作票，到现场操作。此章节要补充说明操作票回填和跳步钥匙的使用。还有清票和回传（中止）的相关注意事项。操作票回填：操作票回填仅限于在电脑钥匙因故无法回传的情况下使用，选择系统菜单“操作票”一“操作票回填”。清票：作废本站开出的待操作的所有操作票,如果操作票传送到了电脑钥匙，应使用电脑钥匙的中止功能而不要使用该命令，否则该电脑钥匙也要清票。选择菜单“操作票”一“清除操作票”。跳步:跳步操作是指当锁具等出现异常，用电脑钥匙不能解锁，经主管领导批准后，进行强制解锁操作，而电脑钥匙仍显示当前项（己强制解锁操作过的项），需要电脑钥匙跳过本项，以便于后续项的正常操作。修改密码:在“其他”“更改登陆密码”里修改
